전원 두 계통, 차단기 두 대, 케이블 두 가닥.
도면만 보면 충분히 이중화된 시스템처럼 보입니다.
그런데 현장에서 케이블 경로를 따라가 보니 두 케이블이 같은 트레이를 지나고, 같은 벽체 관통부를 통해 전기실로 들어오고 있었습니다.
전원은 두 개였지만, 고장 경로는 하나였던 셈입니다.
이중화 설계에서 중요한 것은 설비의 개수가 아닙니다.
하나의 사고가 두 계통을 동시에 멈출 수 있는가?
저는 이 질문이 이중화 검토의 출발점이라고 생각합니다.

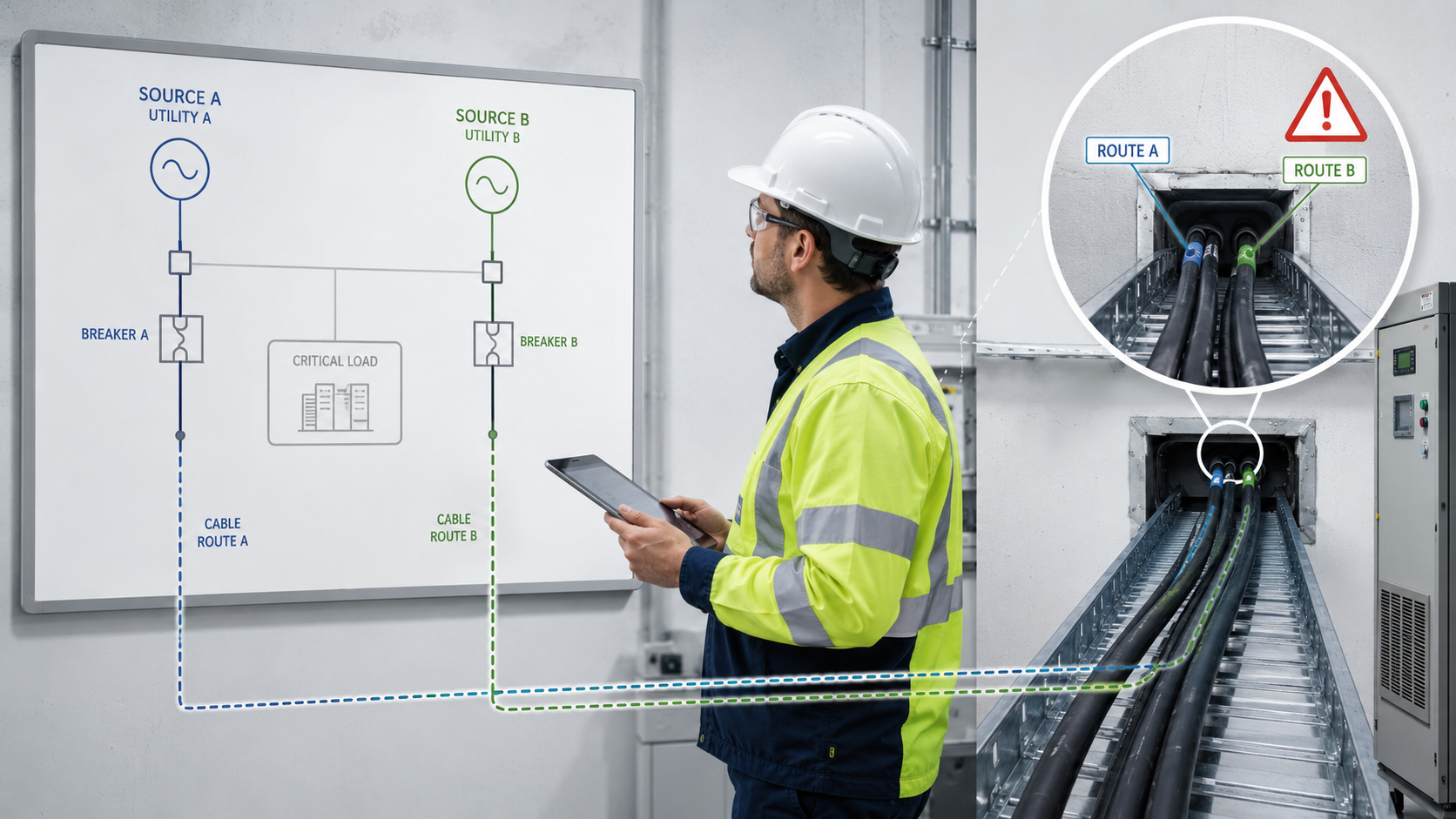

도면에는 잘 보이지 않는 것들
단선도에는 보통 다음과 같이 표시됩니다.
- Source A
- Source B
- Incomer A
- Incomer B
- Main-Tie-Main
- Normal Power
- Emergency Power
이렇게 보면 두 계통이 완전히 분리된 것처럼 느껴집니다.
하지만 단선결선도에서는 케이블이 어느 트레이를 지나가는지, 어떤 전기실을 공유하는지, 냉각이나 제어전원을 함께 사용하는지는 잘 보이지 않습니다.
이런 정보는 도면 검토만으로 확인하기 어렵습니다.
결국 현장에서 직접 경로를 따라가 봐야 합니다.

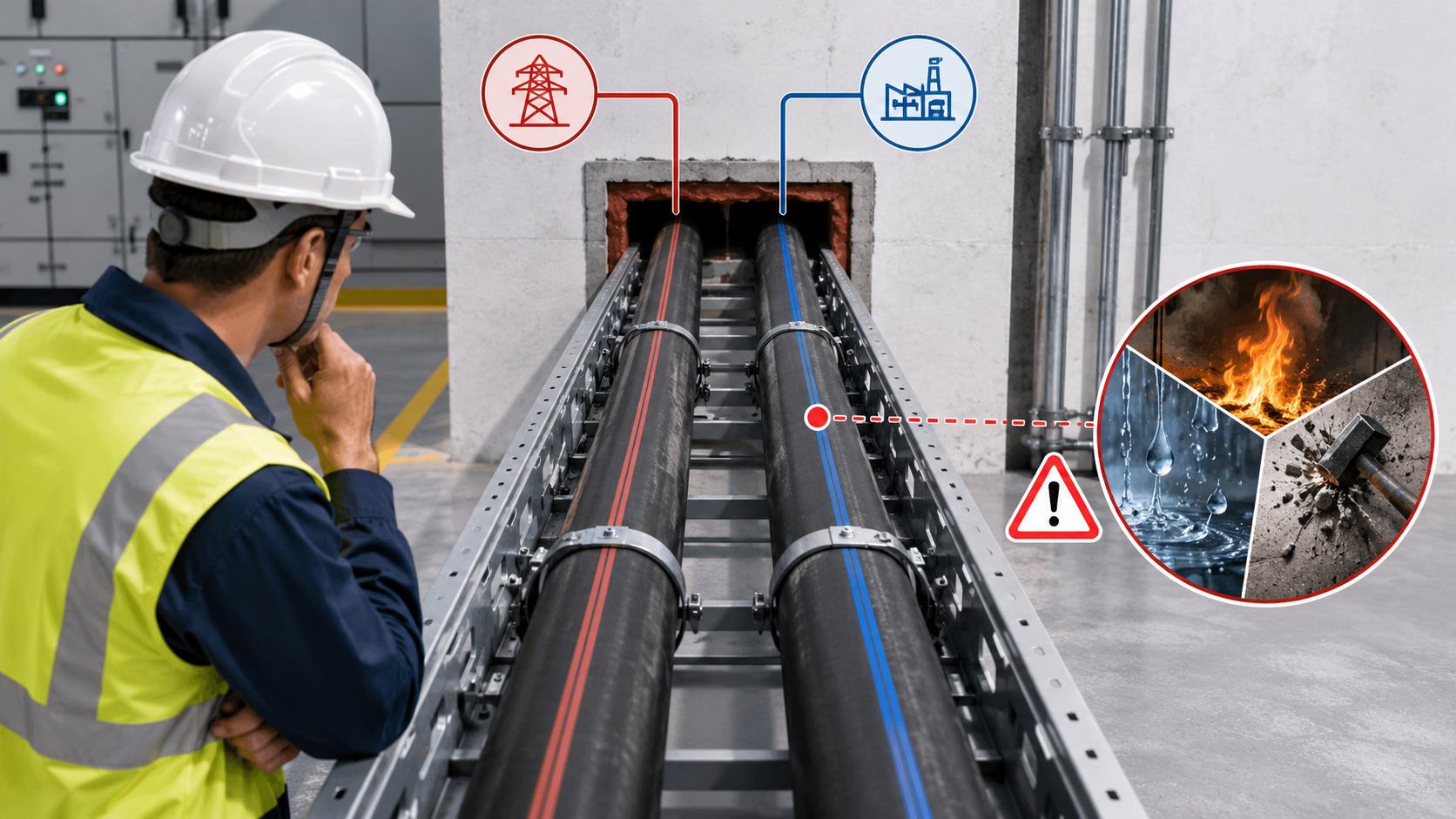

같은 경로를 사용하면 같은 위험에 노출됩니다
두 케이블이 서로 다른 전원에서 공급되더라도 같은 트레이나 트렌치를 사용하면 하나의 사고에 동시에 영향을 받을 수 있습니다.
대표적인 위험은 다음과 같습니다.
- 케이블 트레이 화재
- 트렌치 침수
- 벽체 관통부 누수
- 굴착 또는 공사 중 케이블 손상
- 케이블 지지대 붕괴
- 화학물질이나 고온 노출
케이블이 두 가닥이라는 사실보다 중요한 것은 물리적으로 얼마나 분리되어 있는가입니다.
같은 경로를 사용한다면 설비는 이중화되어 있어도 위험은 이중화되어 있지 않습니다.

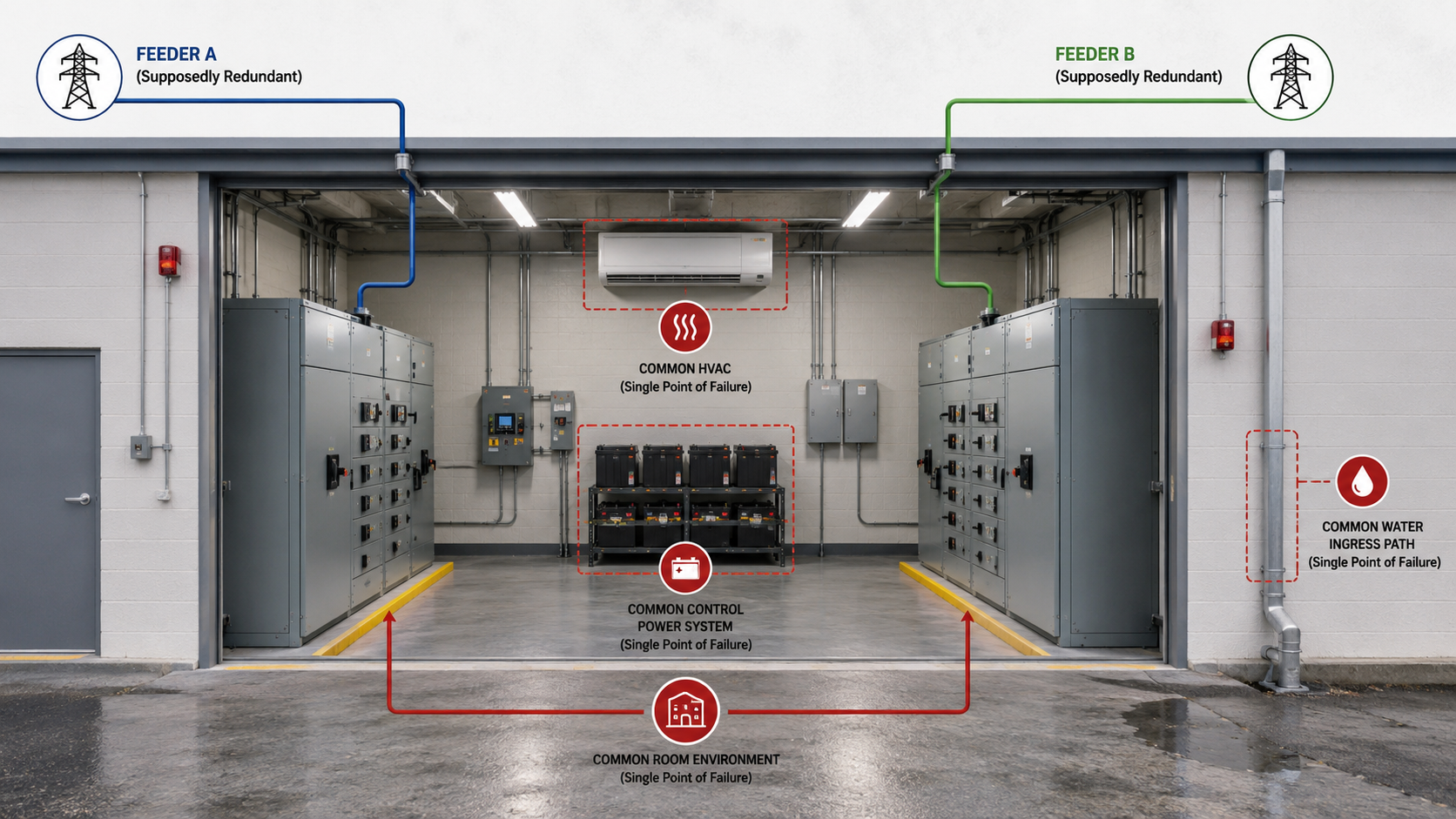

케이블 외에도 공통 고장점이 있습니다
전력 케이블을 완전히 분리했다고 끝나는 것도 아닙니다.
두 계통이 다음 설비를 공유하고 있다면 여전히 하나의 고장점이 남아 있을 수 있습니다.
- 동일한 전기실
- 공통 냉방 및 환기설비
- 공통 제어전원
- 공통 배터리 또는 DC Charger
- 공통 보호·트립 회로
- 공통 통신 네트워크
- 공통 절체 로직
- 비상발전기의 공통 연료 공급설비
예를 들어 전원 계통은 두 개지만 두 배전반이 같은 전기실에 설치되어 있다면, 화재나 침수, 결로, 냉방 고장 하나로 두 계통이 동시에 정지할 수 있습니다.
이 경우 진짜 단일고장점은 차단기나 케이블이 아니라 전기실 자체일 수 있습니다.
유지보수할 때도 독립적이어야 합니다
정상 운전 중에만 두 계통이 살아 있다고 해서 완전한 이중화는 아닙니다.
다음 질문도 확인해야 합니다.
- 한 계통을 정비할 때 다른 계통은 완전히 사용 가능한가?
- 한쪽 시험이 공통 제어회로에 영향을 주지 않는가?
- 두 계통이 같은 작업구역에 노출되지 않는가?
- 작업자가 잘못된 케이블이나 차단기를 조작할 가능성은 없는가?
- 절체 및 복구 절차가 명확하게 작성되어 있는가?
실제로는 정비와 시험 중에 이중화 수준이 크게 떨어지는 경우가 많습니다.
따라서 이중화는 설비 구성뿐 아니라 운전과 정비 조건까지 포함해 검토해야 합니다.

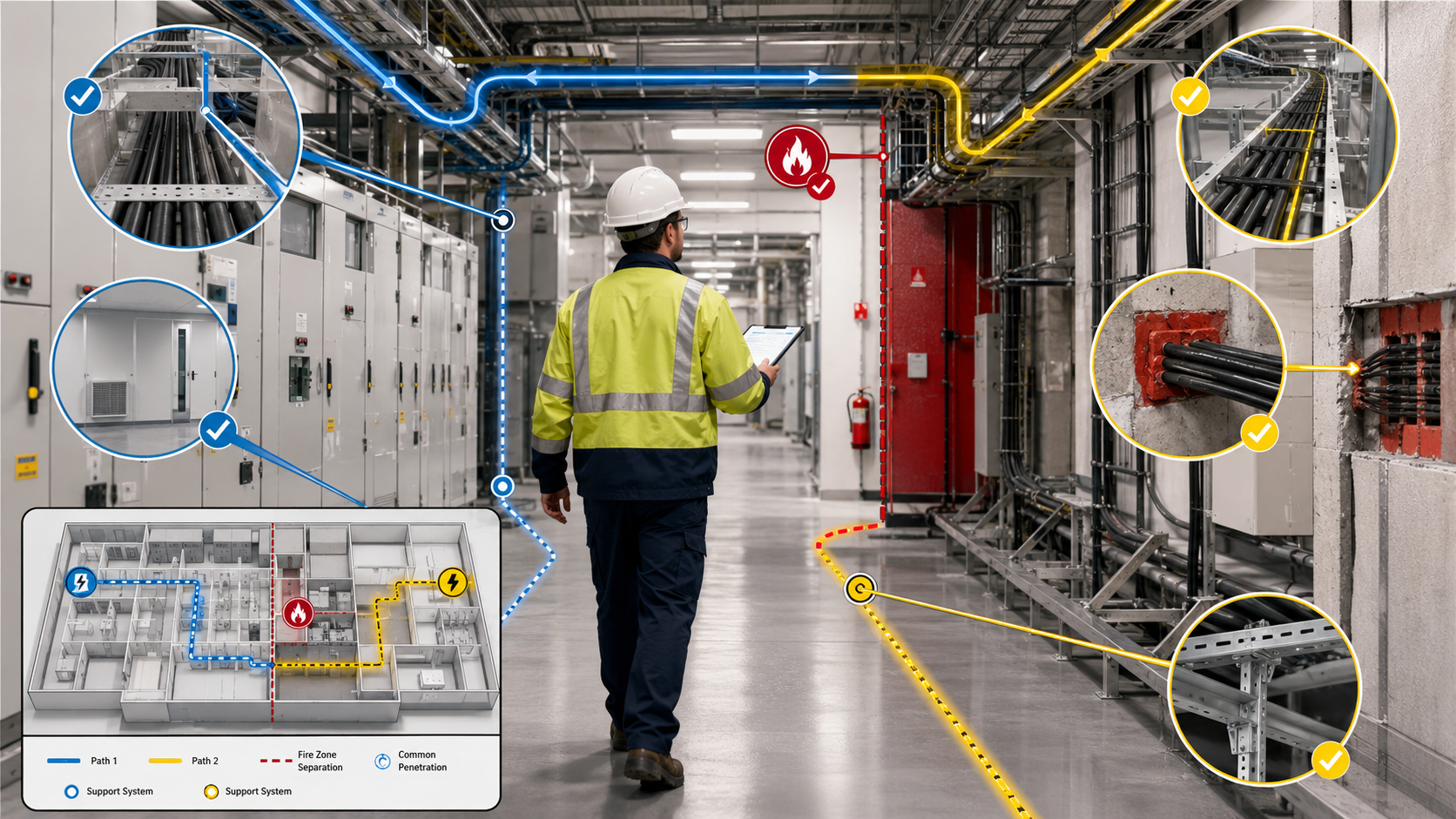

현장 Walkdown에서 확인할 항목
이중화 전원 계통을 검토할 때 저는 다음 순서로 봅니다.
- 두 계통의 실제 상위 전원이 어디에서 시작되는지 확인합니다.
- 케이블 경로를 시작점부터 최종 부하까지 따라갑니다.
- 공통 트레이, 트렌치, 샤프트, 관통부가 있는지 확인합니다.
- 동일한 전기실과 화재구역을 통과하는지 봅니다.
- 침수, 결로, 누수 등 공통 환경 위험을 확인합니다.
- 제어전원, 배터리, 통신, 냉각설비를 공유하는지 확인합니다.
- 한쪽을 정비할 때 다른 쪽이 실제로 독립 운전 가능한지 검토합니다.
- 도면과 현재 현장 설치 상태가 일치하는지 확인합니다.
핵심은 복잡하지 않습니다.
두 계통을 각각 따라가면서 어디에서 다시 만나고, 무엇을 함께 사용하는지 찾는 것입니다.
마무리
전원이 두 개라고 해서 고장 경로까지 두 개인 것은 아닙니다.
차단기와 케이블이 각각 설치되어 있어도 같은 트레이, 같은 전기실, 같은 제어전원을 공유하면 하나의 사고로 두 계통이 동시에 멈출 수 있습니다.
이중화는 설비의 숫자가 아니라 독립성의 문제입니다.
무엇이 두 개 설치되어 있는가보다,
무엇을 여전히 함께 사용하고 있는가를 확인해야 합니다.
단선도는 설계 의도를 보여줍니다.
하지만 실제 이중화 수준은 현장의 케이블 경로와 공통 고장점이 결정합니다.
